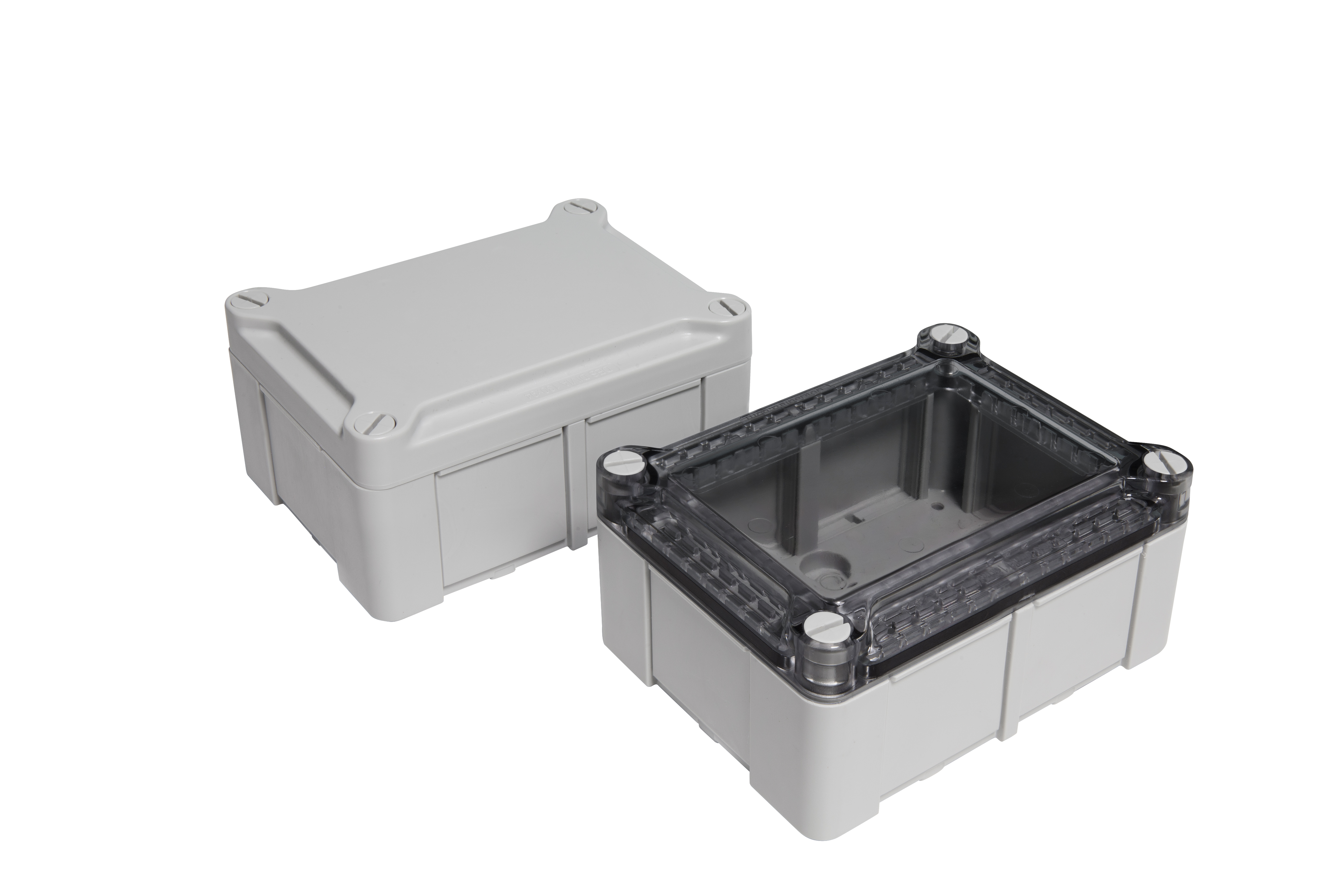

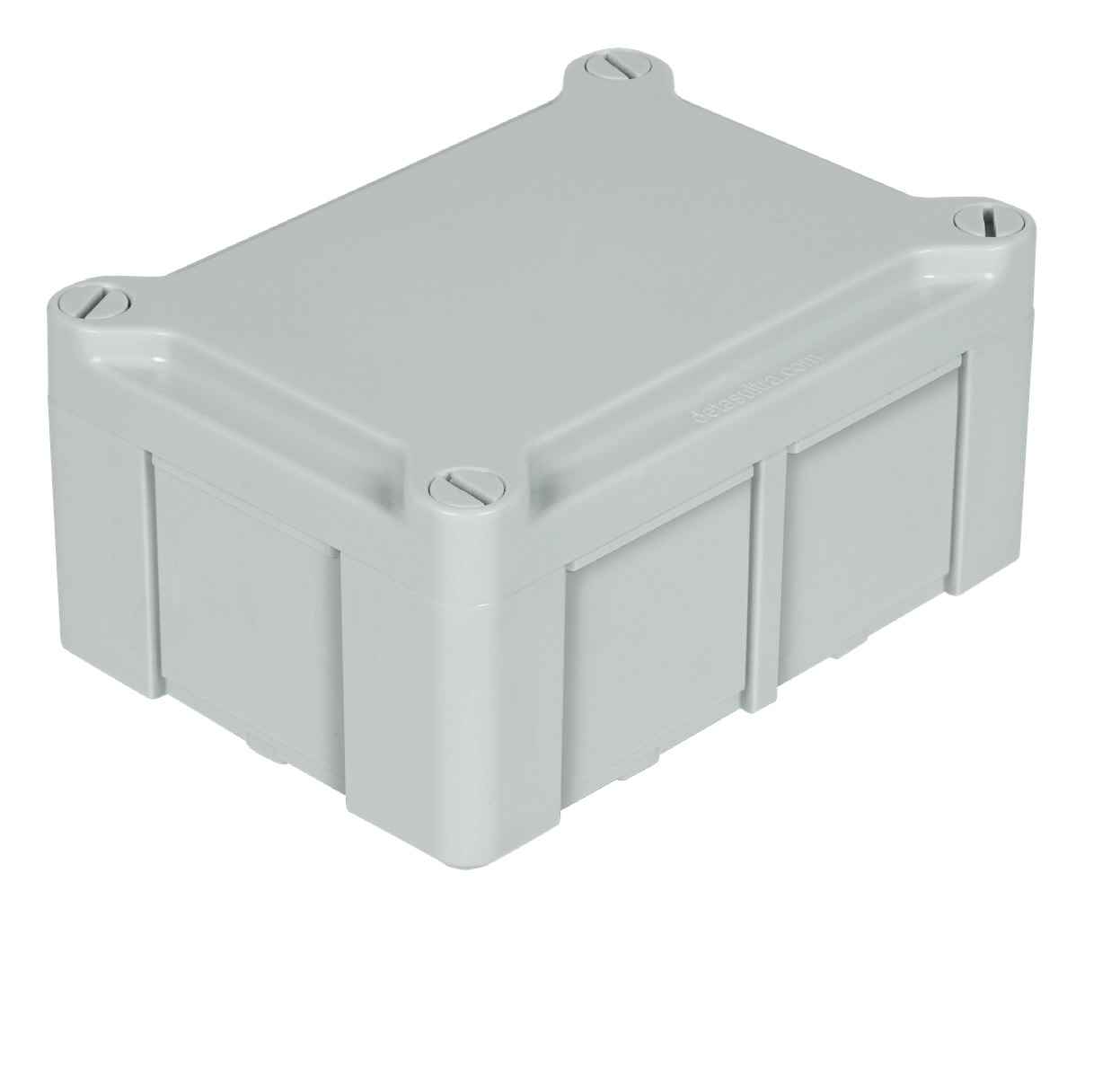

La nuova scatola di derivazione DES DIVIA è progettata per semplificare e velocizzare il passaggio di tubi, guaine, cavi con e senza connettori, in ambito industriale.
Utilizza pareti removibili e gommini passacavo apribili o sfondabili, offrendo nuove possibilità di cablaggio rispetto ai tradizionali pressacavi.
| Model | Code | Max. opening [mm] | Opening Ø [mm] | Cable Ø max. [mm] | Dimensions A | Size B | Size C | Dimensions H | Dimensions [mm] | Dimensions [mm] Cut-out | Dimensions [mm] Cut-out A1xA2 | Dimensions [mm] | Dimensions [mm] L1xL2 | Dimensions Ø P [mm] | Thread | No. cables - Ø cables [mm] | Hole Ø | Clamping range [mm] | Notes | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DES DIVIA 130.94A | 1731613094 | 130 x 94 x 62 |
La scatola di derivazione DES DIVIA è una soluzione avanzata per la gestione del passaggio cavi in ambito principalmente industriale, progettata per garantire elevata affidabilità meccanica, flessibilità di configurazione e rapida installazione. La struttura in PC+ABS senza alogeni e siliconi offre resistenza termica da –40°C a +130°C e classificazione autoestinguente UL94‑V0, assicurando prestazioni stabili anche in condizioni ambientali severe.
Un elemento distintivo della DES DIVIA è lo spessore della parete pari a 3 mm, che conferisce alla scatola una rigidità nettamente superiore rispetto alle comuni scatole di derivazione presenti sul mercato, spesso dotate di pareti più sottili e soggette a deformazioni. Questa maggiore sezione incrementa la robustezza del corpo, riduce il rischio di cedimenti durante il serraggio e garantisce una migliore tenuta meccanica nel lungo periodo, soprattutto in applicazioni caratterizzate da vibrazioni o sollecitazioni esterne.
Gli inserti nelle pareti completamente removibili consentono una configurazione modulare degli ingressi cavo e l’utilizzo dell’intera gamma di gommini SPC e SPL, inclusi modelli apribili per cavi con connettori e modelli multiforo sfondabili per aumentare la densità di cablaggio. Questa architettura elimina la necessità di forature manuali e permette installazioni rapide anche su impianti esistenti, facilitando l’inserimento nella scatola di cablaggi preassemblati e realizzati esternamente.
La DES DIVIA raggiunge il grado di protezione IP66 (IP54/IP65 con gommini installati) ed è predisposta per il montaggio di guide DIN TH15 e TH35, risultando ideale per quadri elettrici, sistemi di controllo, automazione e distribuzione. Le viti imperdibili integrate semplificano ulteriormente l’assemblaggio e la manutenzione. Inoltre, eventuali staffe interne o esterne necessarie al fissaggio possono essere realizzate su misura secondo disegno del cliente.
